Parametre

Hmotnosť 14,69 kg
Výrobca Came
Max. váha brány (kg) 800
Typ setu set s pohonom
CAME BX-74

Zostava pohonu a príslušenstva pre automatizáciu posuvnej brány. Motor CAME BX74 je vhodný pre automatizáciu posuvných a samonosných brán s hmotnosťou do 800 kg a šírkou prejazdu do 10 m.

Tento pohon je vybavený elektromechanickými koncovými spínačmi a teplotné poistkou proti prehriatiu. Súčasťou pohonu je vstavaná riadiaca jednotka s rádiovým prijímačom.

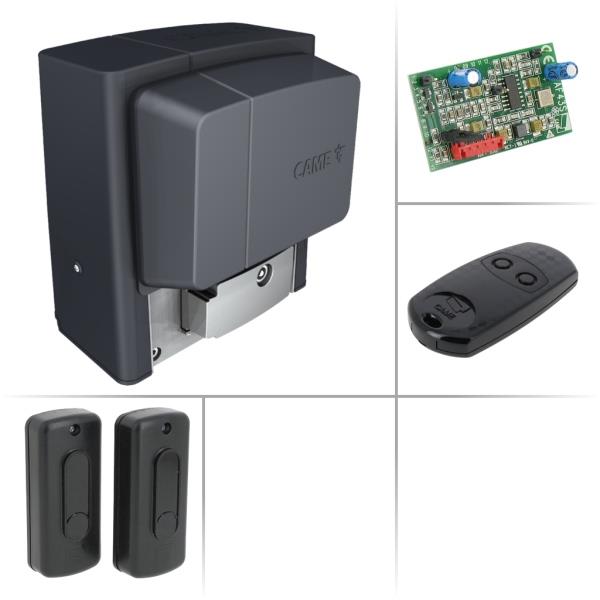

Obsah balenia:

1x CAME BX704 – pohon
1x CAME ZBX-7N – riadiaca jednotka
1x CAME AF43S – prijímač signálu (rádiové karta 433 MHz)
1x CAME DIR-10 – bezpečnostné fotobunky (1 pár), dosah 10 m
1x CAME TOP-432E – diaľkový ovládač (2-kanálový, 433 MHz)
2x Mechanický doraz na hrebeň
1x Montážna doska
+ Doplnky pre montáž

Nastaviteľné funkcie:

Automatické zatváranie – brána sa automaticky zatvorí po nastavenom čase
Detekcia prekážok – pri náraze brány do prekážky pohon obráti chod
Úsporný režim – pri nečinnosti riadiaca jednotka vypne napájanie príslušenstvo
Předblikání – upozornenie výstražným majákom pred začatím pohybu brány
Čiastočné otvorenie – vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
Signalizácia porúch – riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
Plynulý dojazd – brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy
LCD display – riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch

Technické informácie:

napájanie
Napájacie napätie: 230 V (50/60 Hz)
Napájanie motora: 230 V (50/60 Hz)
Výkon: max. 420 W
Odber prúdu: max. 1,8 A

Parametre

brány
Typ hrebeňa: modul zuba 4
Hmotnosť brány: max. 800 kg
Odporúčaná hmotnosť brány: max. 400 kg
Šírka prejazdu: max. 10 m
Odporúčaná šírka prejazdu: max. 6 m
Rozmery
Šírka: 300 mm
Výška: 308 mm
Hĺbka: 242 mm
vlastnosti
Krytie: IP44
Prevádzková teplota: -20 až 55 ° C
Sila: max. 300 N
